SSR- Solid State Röle Uygulaması

SSR- Solid State Relay ( Katı Hal Rölesi)

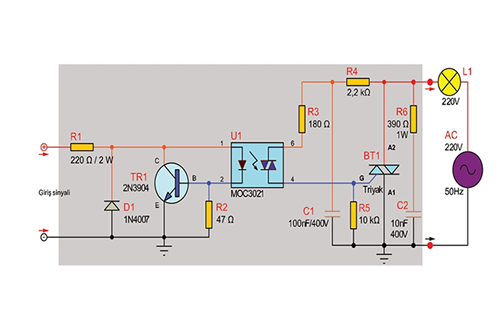

Opto triyak ile triyak kullanılarak yapılan ve kullanıma hazır hâlde oluşturulan anahtarlama devrelerine (SSR – Solid State Relay) denmektedir. SSR’ler girişlerindeki 3 V-32 V arası DC giriş sinyal ile 48 V-220 V arasında değişik güçlerdeki yükleri çalıştırmak için kullanılır. Giriş sinyalinin farklı değerlerde olabilmesi için
opto triyakin girişindeki LED’in akımı transistör ile sabitlenmiştir.

mersinelektronikkarttamirititanelektronik

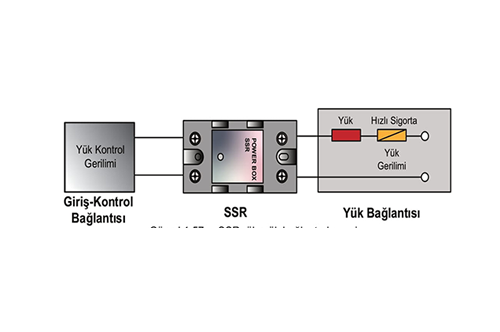

SSR röleni iç devresinin iç yerleşim resmi görülmektedir. SSR’ler hızlı çalıştıklarından, uzun ömürlü olduklarından, kıvılcım çıkartmadıklarından, manyetik parazit yapmadıklarından ve çok düşük giriş sinyalleri ile çalışabildiklerinden dolayı röleler ve kontaktörlerin yerine kullanılmaktadır.
