‏‏‏‏‏‏‏‏LM 35’li Sıcaklıkta Çalışan Devre Yapımı

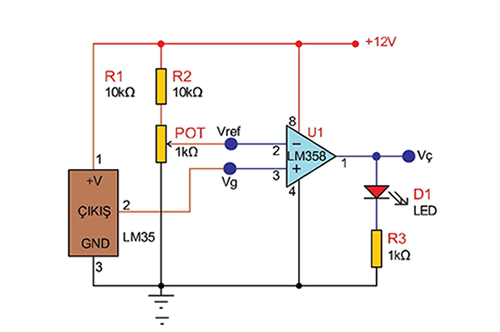

LM35 sıcaklık sensörü 4-20 V ile beslenebilmektedir. Çıkış ucu ise 25 °C’de 250 mV gerilim vermektedir. Bu değer her 1 °C’de 10 mV değişim göstermektedir. Görselde ki devrede potansiyometre ile Vref noktasındaki gerilim ayarlanarak sıcaklık alarm değeri belirlenir (280 mV = 28 °C gibi). LM35’in sıcaklığı ayarlanan sıcaklığa (Vref degerine) ulaştığında LED yanacaktır.
