‏‏‏‏‏‏‏‏Işık (LDR) Kontrollü Dimmer Uygulaması

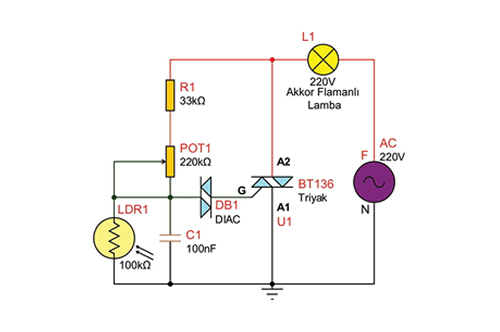

Görselde ki devrede C1 kondansatörü R1 ve potansiyometre üzerinden şarj olur. C1 kondansatörü üzerindeki gerilim 30 volt civarında ki diyak eşik gerilimi üzerine çıktığında diyak iletime geçer. Diyak, triyakin tetiklenmesi için gerekli darbe sinyallerini sağlar. Diyağın illetime geçmesiyle triyak da tetiklenerek iletime geçer ve lamba yanar. Tetikleme akiminin faz açısı kondansatör (C1) yardımıyla değiştirilir ve bu sayede triyak (BT136) ve yük (L1) üzerinde oluşan alternatif gerilimin dalga şekli ve büyüklüğü değişir. Karanlıkta çok yüksek direnç gösteren (MQ) LDR açık devre gibi davranır. Aydınlıkta ise direnci azaldığından üzerine düşen gerilim de azalacaktır. LDR’ye paralel kondansatörün tetikleme seviyesine ulaşması daha uzun sürecektir. Tetikleme faz açısı arttığından triyak alternatif gerilimin kısa bir süresinde iletime geçecektir. AC gerilimin büyük bir kısmi lamba üzerine düşmeyecek ve lamba tam güçte yanmayacaktır. Potansiyometre (POT1) devrede lambanın ışık miktarını (gücünü) ayarlamak için kullanılmaktadır.
