‏‏‏‏‏‏‏‏Alkışla Çalışan Devre Uygulaması

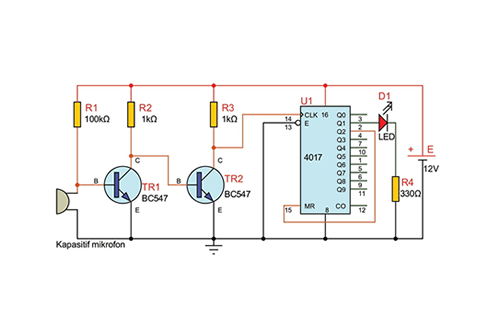

Görsel ‘deki devrede kapasitif mikrofon kondansatör gibi davranır, Başlangıçta TR1 iletimde TR2 kesimdedir. Alkışla birlikte kapasitif mikrofonda meydana gelen titreşim kapasiteyi değiştirir ve kısa süreliğine TR1’in beyzini şaseye çeker. TR2 iletime geçer ve 4017 entegresinin 14 no.lu giriş ucu konum değiştirir. Q1 çıkışı aktif olur ve LED yanar. İkinci alkışta ayni durum tekrar eder. Clock palsi alan 4017 sonraki konuma geçerek Q0’ı aktif yapar. Her alkışta bu dönüş devam eder.
